限流閥

發布日期：2018-06-06    點擊數：

立即咨詢

一、用途和性能規范

限流閥又名過流閥是使用于城市燃氣，液氨，液化氣，汽柴油等管道,也使用于煉油廠,石油化工廠,火力發電廠的冷卻系統,作為控制介質流量/流速的啟閉裝置。

二、操作原理和結構說明

1、本閥門安裝管道上在正常額定流量內為常開。

2、安裝管道流速超過本閥門額定值時，本閥門自動關閉，當安裝管道流量付正常時閥門自動開啟，自動開啟時進口介質通過閥蕊上的小孔（5號）導流，兩端壓力平衡后彈簧自動收縮閥門開啟。

3、本閥門主要采錐型用密封面,彈簧控制流量，利用介質的流速推力控制管道流量。

三、特點說明

本閥是一種an全保護閥，使用于油品、液化氣、液氨、氣氨等非腐蝕性介質。在管道內介質流速超過設定值時即時關閉，在管道或附件損壞流速過大自動關閉，防止事故的發生或擴大，一般安裝于貯罐進出口，或管道出口，保衛下游設備的an全性和可靠性。

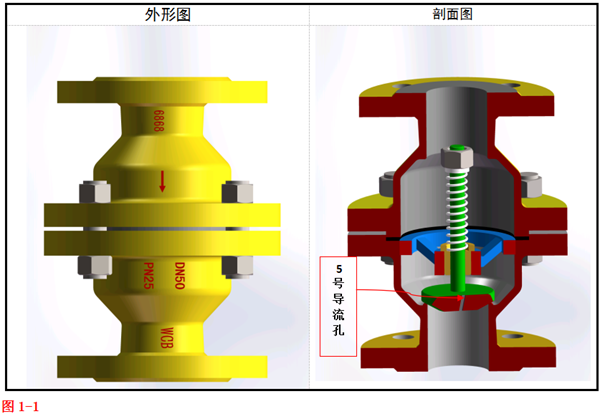

四、外形圖、剖面圖

十、閥門的使用保管注意事項

◆ 閥門在日常保管時應將對各個通路用塞子或封蓋封閉,存放在干燥通風的室內,長期存放應經常檢查, 污垢,并在加工面上涂防銹油防止銹蝕.

◆ 安裝前應將本閥清洗干凈,將各螺絲連接處擰緊. 本閥可安裝在任何工作位置,但應便于操作和維修

◆ 本閥只能單向限流,安裝時必需注意閥門流向道標志,并將要保護本閥的各部件的清潔防止銹蝕.

◆ 訂貨須注明法蘭密封形式.

◆ 必需正確使用本閥,如不按照本公司的使用說明,造成的損壞責任一切自負.

◆ 使用前請仔細閱讀本說明書.

十一、聲明

◆ 歡迎使用本公司的閥門系列產品

◆ 本公司保留對此《使用說明書》的 終解釋權。

◆ 此手冊的內容，本公司享有隨時修改直權利，恕不另行通知。

◆ 本公司力求本手冊的內容正確無誤，但也難免有文字的錯誤，請以實際產品本身為準。

◆ 本手冊的圖片僅供參考，請以實物為準。
